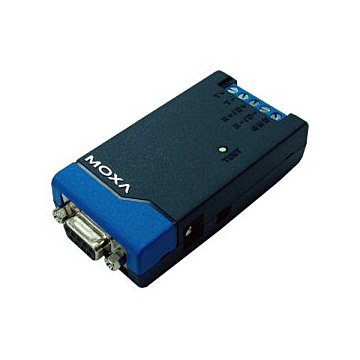

TCC-80I sarjaportti konvertteri

Toimitusaika 4-22pv
Tuotenro
TCC-80I
Konvertoi RS-232 sarjaliikenteen RS-422/485 sarjaväylän liikenteelle. Ei tarvetta

erilliselle virtalähteelle.
Ominaisuudet
Moxa TCC-80I on maailman ensimmäinen nopea sarjaportti konvertteri, joka ei välttämättä
tarvitse erillistä virtalähdettä ja jossa on 2.5 KV suojaus.

TCC-80I saa virran RS-232 portin kautta laitteesta, jonne se on kiinnitetty. Myös erillistä
virtalähdettä voidaan tarvittaessa käyttää.

Nopea, jopa 115.2 Kbps tiedonsiirtonopeus.

Kompakti koko parantaa asennusmahdollisuuksia.
Spesifikaatiot
Serial Communication

RS-232 Side
Connector: Female DB9
Signals: TxD, RxD, and GND
Loop back: RTS to CTS, DTR to DSR and DCD

RS-422/485 Side
Connector: Terminal Block
Signals: TxD+, TxD-, RxD+ (Data+), RxD- (Data-), GND
Mode: 4-wire RS-422, 4-wire RS-485,
2-wire RS-485 (set by DIP switch)
RS-485 Data Direction Control: Auto
Pull high/Low: 1K/1K Ohm

RS-422/485 Data Direction Control: Auto
Baudrate: 300 bps to 115.2 Kbps
Optical Isolation: 2.5 KV RMS for 1 minute
Surge protection: 15 KV ESD

Environmental

Operating Temperature: 0 to 60°C
Storage Temperature: -20 to 75°C
Humidity: 5 to 95% RH

Power Consumption

Input Power Source: Serial RS-232 Port: TxD, RTS, DTR; Ext Power Input (jack)
Inpout Power Protection: 5 to 12 VDC
Power Consumption: 20 mA @ 5 VDC (termination disabled)

Mechanical

Dimensions (W x D x H): 42 x 80 x 22 mm
Case: ABS + PC
Weight: 50g ± 5g

Regulatory Approvals

CE Class B, FCC Class B

Katso tarkemmat tiedot ominaisuuksista oheisesta datalehdestä.
Lisätietoja
Media 1 RS-232
Media 2 RS-422/485
Valmistaja Moxa
